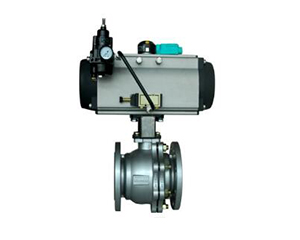

HB2510氣動0型軟密封球閥

HB2510

產品概述

HB2510氣動0型軟密封球閥是我公司一款主要的切斷閥系列。該產品利用三維軟件UG進行設計和采用NASTRAN進行仿真和分析，并由先進的高精密數控機床加工而成。

產品特點
閥桿防吹出功能 浮動球結構采用倒裝式結構設計；
防止檢修時因管路和閥體中介質壓力過高將閥桿沖出傷人
防靜電功能 閥體與閥桿、球芯之間設計防靜電裝置；
防止閥門在使用過程中因產生靜電而造成介質爆炸等安全事故。
防火結構 采用軟密封+金屬密封結構設計；
防止因火災等原因使軟閥座燃燒或熔化后無法保證密封，造成安全事故。
壓力平衡結構 采用球芯加工平衡孔結構設計（專利結構），平衡閥體中腔與管道之間的壓差，減小閥體承受的過大壓差，提高閥體使用壽命。
自動卸壓裝置 固定式球閥閥座采用彈簧結構設計；
防止球芯與閥座卡死，無法切斷。
填料自動補償機構 采用彈簧預緊式自動補償結構（本公司專利），在填料磨損后可以自動補償，減少介質從填料外漏的可能。
體積小、重量輕 氣動執行機構采用鋁合金齒輪齒條式，整機結構緊湊。
外觀精美、內部質量好 采用先進的BF-SOL熔模鑄造技術。
泄漏等級高 雙向密封零泄漏。
產品參數
型 號 HB2510
公稱壓力 PN1.6-PN64 Class150～Class600
公稱通徑 DN15～DN600 1〞～24〞
閥芯形式 O型球
連接方式 法蘭式
閥體材質 WCB、CF8、CF8M、CF3 、CF3M（特殊材質可選）
閥芯材質 304、316、316L
閥座材質 PTFE、RTFE、PPL、PEEK等
額定行程 0～90°
泄 漏 量 零泄漏
應用領域

“適用于化工、石油、輕工、冶金等行業的純凈氣體或液體介質的切斷場所。”

應用案例

氧氣快速切斷閥
（鋼廠氧氣快速切斷場所）

氣體切斷控制閥
（煤氣、天然氣）

資料下載
1-2.HB2510氣動0型軟密封球閥.pdf
1-2.HB2510氣動0型軟密封球閥.pdf
